Come si misura davvero una finestra (e perché le tue misure servono, ma non a ordinare)

Luce architettonica e luce di passaggio, i tre punti, le diagonali, il gioco di posa. Cosa succede davvero in un rilievo.

«Le misure ve le mando io?»

È una delle domande più frequenti, e nasce da un’intenzione buona: fare in fretta, evitare un appuntamento, portarsi avanti. La risposta onesta è che quelle misure servono — ma non a quello che si pensa.

Servono a orientarsi: con larghezza e altezza di massima si capisce l’ordine di grandezza del lavoro, si ragiona sulle quantità, si costruisce una proposta sensata. Non servono invece a ordinare, e la differenza non è burocratica. Un serramento si produce su misura per un foro specifico: se il numero è sbagliato non c’è modo di aggiustarlo dopo, perché non esiste un dopo — esiste solo rifarlo.

Il motivo per cui il metro di casa non basta non è che serva uno strumento speciale. È che misurare una finestra significa rilevare parecchie cose diverse, e la larghezza per l’altezza è solo la prima. Questo articolo racconta quali sono e perché ognuna cambia il risultato.

Le tre misure che vengono confuse sempre

Il primo malinteso è lessicale, e produce da solo la maggior parte degli errori: «la misura della finestra» non è una misura sola.

C’è la luce architettonica, cioè la dimensione del vano murario: il foro nel muro, misurato da spalletta a spalletta e dal davanzale all’architrave. È lo spazio disponibile, ed è il riferimento su cui si ragiona per ordinare.

C’è la luce di passaggio, cioè lo spazio effettivamente libero quando l’anta è aperta. È sempre più piccola della precedente, perché il telaio e l’anta occupano spazio, ed è quella che conta quando la domanda è pratica: ci passa il divano? Una porta-finestra può avere un vano generoso e una luce di passaggio modesta, se il sistema di profili è importante.

E c’è la dimensione del serramento, che non coincide con nessuna delle due: è più piccola del vano, per ragioni che vediamo fra poco.

«Quanto è grande la finestra?» non è una domanda sola. Sono tre domande diverse, con tre risposte diverse.

Chiedere «mandami le misure» senza specificare quale si intende è quindi un modo affidabile di ricevere numeri non utilizzabili. Chi rileva per mestiere le prende tutte, e sa quale usare per cosa.

Perché si misura in tre punti

Ecco la prima cosa che quasi nessuno fa in casa propria, ed è anche la più semplice da capire.

Un vano murario non è un rettangolo perfetto. Gli intonaci hanno spessori diversi, le spallette non sono perfettamente parallele, e in una casa non recentissima le differenze fra un punto e l’altro dello stesso foro possono essere tutt’altro che trascurabili. Per questo la larghezza si misura tre volte — in alto, al centro e in basso — e l’altezza altre tre — a sinistra, al centro e a destra.

E qui viene il punto: fra le tre misure si prende la minore, non la media e tantomeno la maggiore. La logica è elementare — il serramento deve passare nel punto più stretto — ma è esattamente l’errore che si commette misurando una volta sola a metà altezza e fidandosi.

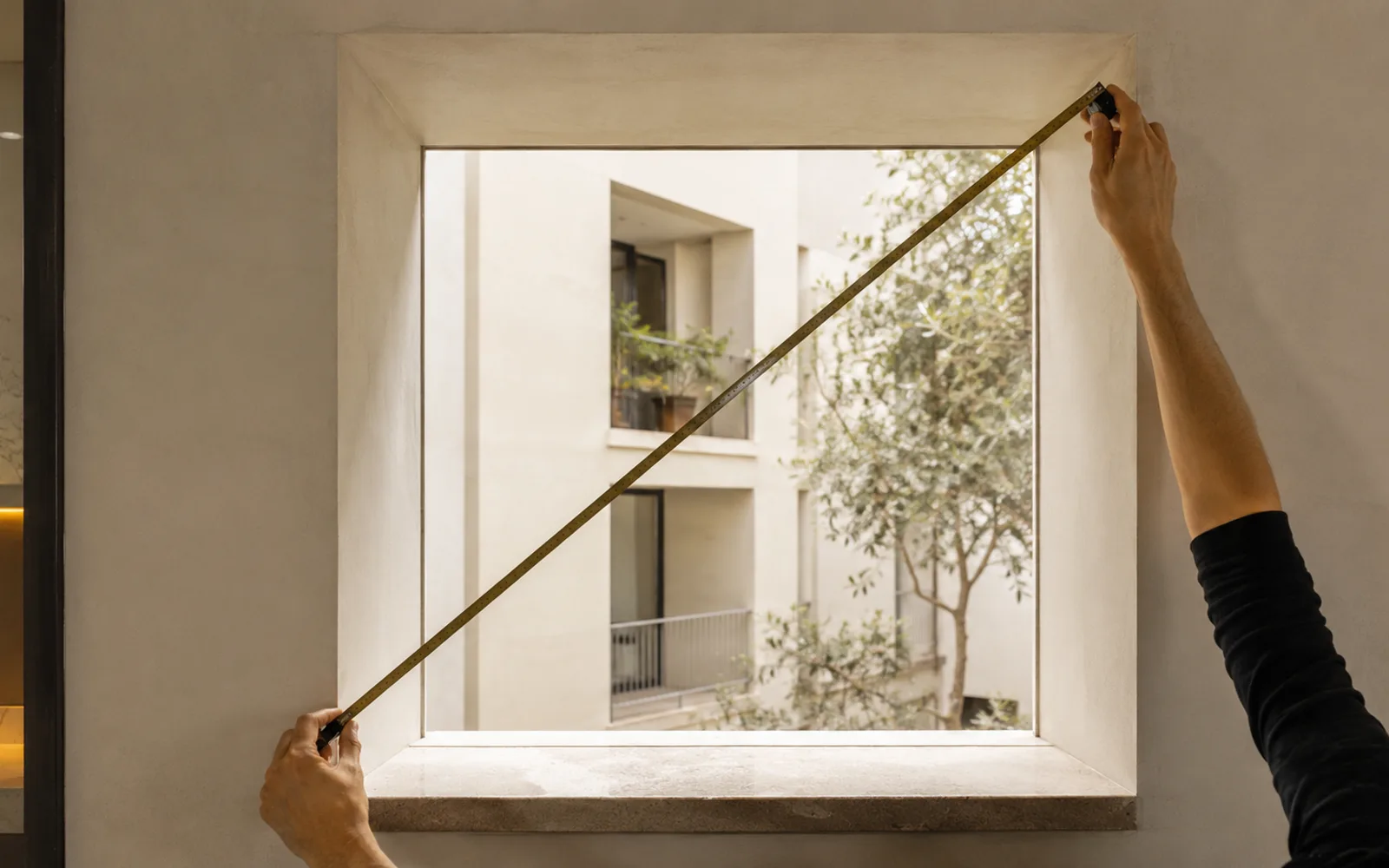

Le diagonali: il controllo che nessuno si aspetta

Dopo larghezza e altezza si misurano le due diagonali del vano, da angolo a angolo.

In un rettangolo perfetto sono identiche. Se risultano diverse, il foro è fuori squadro: deformato, magari di poco, ma abbastanza da avere conseguenze. Non è un difetto raro né grave — nelle case di qualche decennio fa è quasi la norma — ma è un’informazione che deve emergere prima dell’ordine e non il giorno del montaggio.

Perché un vano fuori squadro cambia il lavoro: il serramento va posizionato in bolla e a piombo, non parallelo a un muro storto, e la differenza fra i due si assorbe nel giunto perimetrale e a volte nei coprifili. Se nessuno l’ha rilevata prima, quella differenza si scopre quando il pezzo è già lì, e a quel punto le opzioni si riducono.

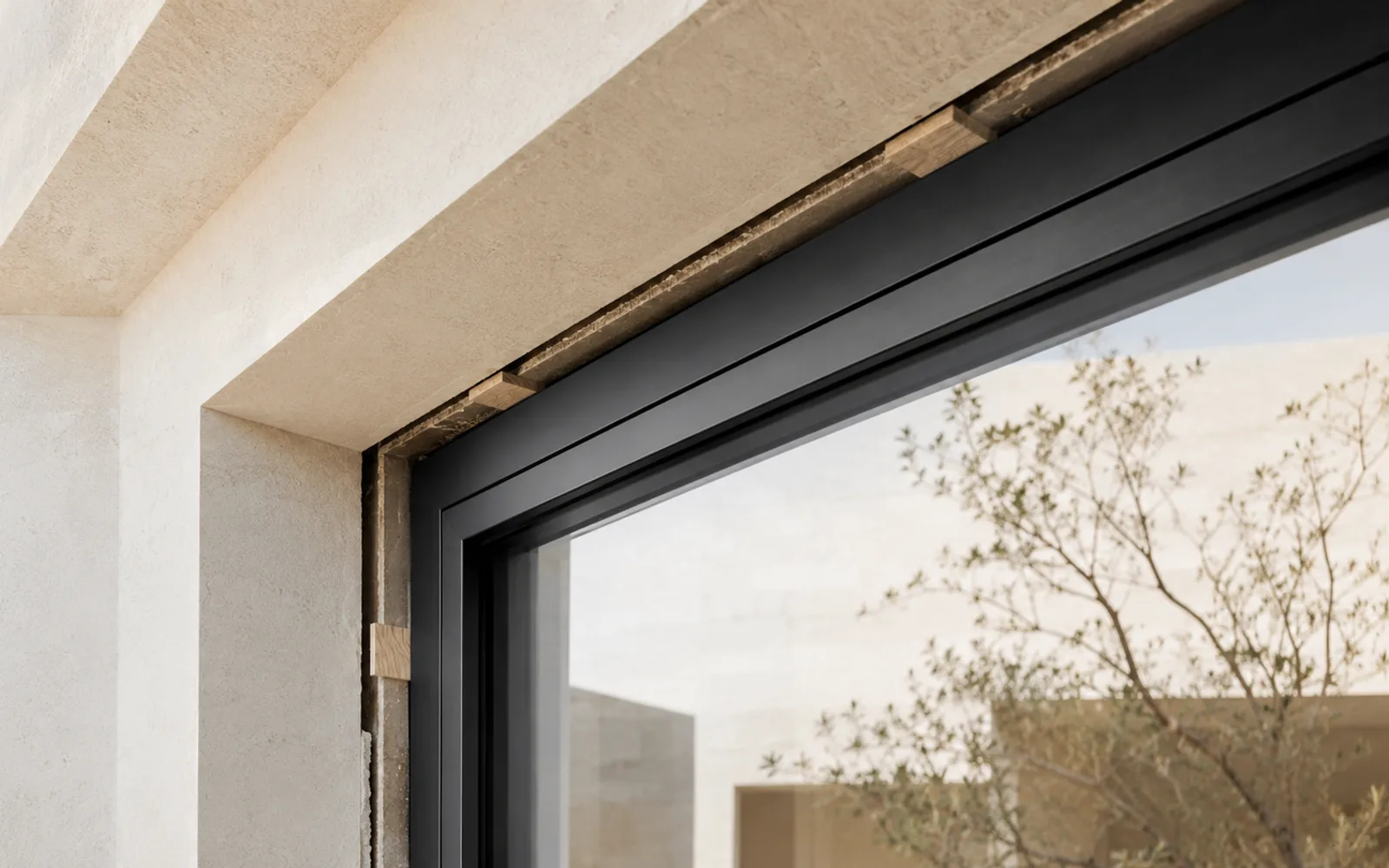

Il gioco di posa: il serramento è più piccolo del foro

È la parte più controintuitiva di tutte, e vale la pena spiegarla perché smonta un’idea diffusa: il serramento non si ordina delle dimensioni del foro. Si ordina leggermente più piccolo, di proposito.

Il motivo è che fra il telaio e la muratura deve restare uno spazio, e quello spazio non è uno scarto di lavorazione: è il giunto perimetrale, cioè la parte in cui si costruiscono le tre funzioni che rendono efficace tutto il resto — tenuta all’acqua e al vento verso l’esterno, isolamento al centro, barriera al vapore verso l’interno. Ne abbiamo scritto per esteso nell’articolo sulla posa in opera.

Se il serramento entrasse a filo, quello spazio non ci sarebbe, e con esso non ci sarebbe nessuno dei tre strati. Avresti una finestra incastrata in un muro, che è una cosa diversa da una finestra posata.

Lo spazio attorno al telaio non è un errore di misura: è il posto dove vive la prestazione.

Quanto deve essere ampio quello spazio non è un numero universale: dipende dal sistema di posa scelto, dai materiali che verranno usati per sigillare e dal tipo di muratura. È una delle cose che la norma sulla posa chiede di progettare prima, non di improvvisare in cantiere — ed è anche il motivo per cui chi rileva deve già sapere come quel giunto verrà realizzato.

Cosa si misura oltre al foro

Se il rilievo si fermasse a larghezza, altezza e diagonali sarebbe ancora incompleto. Le altre cose che vanno rilevate sono quelle che decidono se l’intervento è semplice o no.

La profondità della spalletta, cioè quanto è spesso il muro nel punto in cui il telaio si alloggia: determina se un certo sistema di profili ci sta o se serve una soluzione diversa.

Il controtelaio, se c’è: com’è fatto, in che materiale, in che stato. È l’elemento che spesso decide fra sostituire il serramento mantenendo il telaio esistente e rimuovere tutto — due strade con costi e risultati diversi.

Il davanzale: dimensione, sporgenza e soprattutto pendenza, perché è il punto più sollecitato dall’acqua di tutto il perimetro.

Il cassonetto della tapparella, se presente: dimensioni, accessibilità e stato, dato che è uno dei punti in cui si perde più facilmente il beneficio di una sostituzione fatta bene.

La posizione rispetto al filo del muro, interno o esterno, che cambia il modo in cui il serramento si rapporta alla facciata e alla spalletta.

Gli strumenti, e perché il laser da solo non basta

Una parentesi sugli attrezzi, perché è meno banale di quanto sembri. Il metro laser è comodo e preciso sulle distanze lunghe, ed è quello che si usa per le luci grandi. Ma su un vano murario ha dei limiti: negli angoli fatica, sulle spallette irregolari restituisce un punto che non è quello che serve, e non aiuta a leggere lo stato dei materiali.

Per questo il rilievo serio usa entrambi: il laser per le luci, il metro a nastro rigido per gli angoli, le profondità e i controlli ravvicinati. E soprattutto usa gli occhi, perché parecchie delle informazioni che contano — un intonaco che si sbriciola, un controtelaio gonfio, una traccia di umidità sotto il davanzale — non sono misure, sono osservazioni. Uno strumento non le rileva.

Misurare sul muro o sul telaio esistente: due lavori diversi

C’è un bivio che si presenta quasi sempre nelle sostituzioni, e cambia completamente cosa si misura.

La prima strada è la rimozione totale: si toglie tutto, telaio vecchio compreso, e si torna al vano murario. In questo caso il riferimento è la luce architettonica, con tutto quello che abbiamo descritto — tre punti, diagonali, spalletta.

La seconda è la sostituzione sul telaio esistente: il vecchio telaio resta in opera e il serramento nuovo ci si monta sopra. È una soluzione legittima e in molti casi sensata, ma il riferimento cambia: non si misura più il muro, si misura il telaio che resta, ed è una misura più piccola. È il motivo per cui la stessa finestra, con le due strade, dà due dimensioni diverse.

«Questa misura su cosa è presa, sul muro o sul telaio esistente?» Sono due numeri diversi e portano a due lavori diversi.

Qui il rilievo diventa anche una valutazione, non solo una misurazione: bisogna capire in che condizioni è quel telaio, se è ancora sano, se è ben ancorato, se lasciarlo dentro significa ereditarne i difetti. Montare sul vecchio senza averlo verificato è uno dei segnali di allarme che abbiamo elencato parlando di come riconoscere una posa a regola d’arte. E c’è una conseguenza che si vede a occhio nudo: mantenendo il telaio esistente la luce di passaggio si riduce, perché il nuovo profilo si somma al vecchio. Su finestre già piccole è una perdita che si nota.

I casi in cui il rilievo si complica

Non tutti i fori sono uguali, e alcuni richiedono più attenzione del normale.

Le grandi vetrate e gli alzanti scorrevoli hanno luci ampie, dove anche una piccola differenza percentuale diventa un numero importante in millimetri. Lì i punti di misura si moltiplicano e diventa cruciale il controllo del piano di appoggio, perché un pezzo pesante su una base non perfettamente piana lavora male fin dal primo giorno.

Le forme non rettangolari — archi, trapezi, cerchi — non si descrivono con due numeri. Richiedono una sagoma, cioè un rilievo della forma reale, perché la geometria disegnata sulla carta e quella costruita nel muro raramente coincidono.

Le facciate con vincoli aggiungono un vincolo alla misura: non basta che il serramento entri, deve anche rispettare l’aspetto prescritto, e questo a volte limita gli spessori dei profili utilizzabili e quindi le soluzioni tecniche possibili.

Gli accessi difficili, infine, non sono un problema di misura del foro ma di misura del percorso: una vetrata che entra perfettamente nel vano ma non passa dalle scale è un problema che si scopre il giorno della consegna, se nessuno ha misurato anche il tragitto.

I due rilievi, e perché sono due

C’è un ultimo malinteso da sciogliere, e riguarda il fatto che di rilievi non ce n’è uno solo.

Il sopralluogo serve a capire: si guardano le aperture, lo stato dei serramenti, le esposizioni, i vincoli, il contesto. Le misure che si prendono lì sono accurate ma servono a costruire una proposta, non a produrre.

Il rilievo esecutivo si fa dopo, quando il lavoro è deciso, ed è quello che genera l’ordine. È il momento in cui si applica tutto quello che abbiamo descritto finora, foro per foro, e in cui eventuali sorprese vengono a galla mentre sono ancora gestibili.

	Misure di massima	Rilievo esecutivo
A cosa servono	Orientarsi, costruire una proposta	Mandare un ordine in produzione
Chi le prende	Anche il cliente, con il metro	Chi conosce il sistema di posa previsto
Cosa si rileva	Larghezza e altezza	Tre punti, diagonali, spalletta, davanzale, controtelaio
Quando	Prima del preventivo	Dopo la decisione, prima dell’ordine
Se sbagli	Si corregge la proposta	Si rifà il pezzo

È esattamente la ragione per cui, come abbiamo raccontato aprendo il nostro preventivo, su quel documento c’è scritto che importi e quantità sono soggetti a conferma dopo il sopralluogo esecutivo. Non è una clausola di comodo: è la descrizione di come funziona il mestiere.

Cosa resta scritto di un rilievo

Un rilievo non è un’operazione che finisce in un numero appuntato su un foglio. Produce un documento, e vale la pena sapere cosa dovrebbe contenere, perché è anche il modo per capire se è stato fatto bene.

Per ogni apertura dovrebbero restare: le misure rilevate — non solo quella scelta, ma i valori dei tre punti, che raccontano quanto il foro è irregolare — l’esito del controllo delle diagonali, la profondità della spalletta, la presenza e lo stato di controtelaio e davanzale, il verso di apertura deciso e le eventuali particolarità di quella specifica finestra. Insieme, spesso, a qualche fotografia, che vale più di una descrizione quando sei in ufficio a preparare un ordine e devi ricordarti com’era fatta quella spalletta.

È da questo insieme che nascono l’elenco dei serramenti del preventivo e, dopo la decisione, l’ordine di produzione. Un rilievo che non lascia traccia scritta costringe a fidarsi della memoria di qualcuno, che su venti aperture non è una strategia.

Chi risponde della misura

C’è infine una domanda che quasi nessuno pone e che invece è la più concreta di tutte: di chi è la responsabilità se la misura è sbagliata?

La risposta dipende da come è scritto il contratto, e per questo vale la pena guardarci. Nel nostro documento è stabilito espressamente che il rilievo è effettuato o coordinato da noi, e questo significa che l’errore, se c’è, resta dentro il perimetro di chi ha preso la misura. È la logica del referente unico applicata alla fase più delicata.

Il caso opposto esiste ed è legittimo: ci sono forniture in cui le misure le fornisce il committente, tipicamente quando ha già un proprio tecnico o una propria impresa in cantiere. Anche quella è una scelta praticabile — a patto che sia una scelta dichiarata e non un equivoco. Perché se nessuno ha scritto chi misura, quando un pezzo arriva sbagliato si apre esattamente il tipo di discussione che abbiamo raccontato in cosa succede quando qualcosa va storto: tutti hanno ragione e il problema resta sospeso.

Chi prende le misure? È una riga sola, e decide chi paga se sono sbagliate.

Cosa succede quando una misura è sbagliata

Vale la pena essere concreti, perché l’errore ha due versi e producono danni diversi.

Un serramento troppo grande non entra. È il caso più semplice da diagnosticare e il più costoso da risolvere: il pezzo va rifatto, con i tempi di produzione che ricominciano da capo.

Un serramento troppo piccolo, invece, entra — ed è per questo che è più insidioso. Lascia un giunto perimetrale più ampio del previsto, che diventa più difficile da riempire e sigillare correttamente, e che quasi sempre si traduce in coprifili sovradimensionati per nascondere lo scarto. Il risultato è una finestra che funziona peggio di quanto potrebbe e che si vede: la differenza fra un lavoro giusto e uno «sistemato».

In entrambi i casi la correzione non esiste in cantiere. Esiste solo a monte, ed è per questo che il rilievo è la fase in cui conviene essere lenti.

Cosa puoi fare tu, e serve davvero

Detto tutto questo, non è che il cliente non debba misurare niente. Anzi: qualche numero preso in casa è utile, purché si sappia a cosa serve.

Larghezza e altezza approssimative di ogni apertura, il conteggio dei serramenti stanza per stanza e una nota su quali sono fissi e quali apribili permettono di ragionare seriamente ancora prima di vedersi. Sono le stesse informazioni che, insieme all’esposizione di ogni finestra, formano la scheda di cui abbiamo parlato nel metodo per scegliere in base alla propria casa.

Quello che non ha senso è usarle come se fossero definitive. Le misure di massima servono a impostare un ragionamento; il rilievo esecutivo serve a produrre un oggetto. Confondere i due piani è il modo più diretto per ritrovarsi con un pezzo sbagliato e nessuno da cui tornare.

Cosa aspettarsi quando arrivano a misurare

Ultima cosa, pratica, perché il rilievo è anche un momento in cui qualcuno entra in casa e conviene sapere come funziona.

Non serve svuotare le stanze né spostare i mobili pesanti: quello che serve è accedere alle finestre da dentro e, dove possibile, poterle guardare anche da fuori. Un armadio addossato a una spalletta o una tenda pesante fissata al telaio sono gli unici veri ostacoli, e basta liberarli prima. Se una finestra è dietro un mobile che non si sposta, meglio dirlo in anticipo che scoprirlo con il tecnico già lì.

La durata dipende dal numero di aperture, ma l’ordine di grandezza è di pochi minuti a finestra: la parte lunga non è misurare, è guardare — lo stato dei telai, le spallette, il davanzale, il cassonetto. Ed è utile che ci sia qualcuno che vive la casa, perché è il momento giusto per dire quali finestre danno problemi, quale stanza è fredda, dove entra rumore. Sono le informazioni che un metro non rileva e che orientano tutto il resto.

Una raccomandazione che facciamo volentieri: fatevi lasciare i numeri. Non per controllarli, ma perché sono i dati della vostra casa e, se un domani servirà un intervento su una singola finestra, ripartire da lì è molto più semplice che rifare tutto da capo.

In sintesi

Misurare una finestra non è prendere larghezza e altezza. È distinguere la luce architettonica dalla luce di passaggio, rilevare ogni dimensione in tre punti e assumere la minore, controllare le diagonali per scoprire se il vano è fuori squadro, e misurare tutto ciò che sta intorno al foro: profondità della spalletta, controtelaio, davanzale, cassonetto, posizione rispetto al filo del muro.

E soprattutto è sapere che il serramento non avrà le dimensioni del foro, ma sarà più piccolo, perché fra telaio e muratura deve restare lo spazio in cui si costruisce il giunto perimetrale — quello che trasforma la prestazione scritta su una scheda in prestazione reale dentro casa.

Le misure prese in casa con il metro restano utili e sono benvenute: servono a orientarsi e a costruire una proposta sensata. Ma il numero che finisce in produzione arriva da un rilievo esecutivo fatto sapendo già come quella finestra verrà posata. È una fase che sembra burocratica e invece è la più tecnica di tutte — e l’unica in cui un errore non si può più correggere.

Fonti

Riferimenti richiamati nell’articolo. Le tolleranze e le dimensioni del giunto dipendono dal sistema di posa adottato e dal caso concreto: vanno definite in fase di progettazione dell’installazione.

• UNI 11673-1 — Posa in opera di serramenti: requisiti e criteri di verifica della progettazione, dell’esecuzione e del controllo dell’installazione. È la norma che chiede di progettare il giunto fra serramento e muratura prima dell’esecuzione, e quindi di conoscerne in anticipo le dimensioni.
• UNI EN 14351-1 — Norma di prodotto per finestre e porte pedonali esterne: le prestazioni dichiarate in marcatura CE si riferiscono al serramento come testato, e la loro conservazione in opera dipende dalla corretta realizzazione dell’installazione.
